学校机房项目交换机配置详解 掌握核心，从此配置不再难

在学校机房项目中，网络交换机是连接所有计算机、服务器和网络设备的核心枢纽。正确的交换机配置不仅关乎机房网络的稳定与高效，更是保障教学、实验和管理活动顺畅进行的基础。许多初学者面对命令行或Web管理界面时感到无从下手，但只要理解了其核心逻辑与关键配置项，交换机配置便能化繁为简。本文将以一个典型的学校机房项目为例，拆解交换机配置的要点与流程。

一、配置前的准备工作

在开始配置前，必须做好规划。这包括：

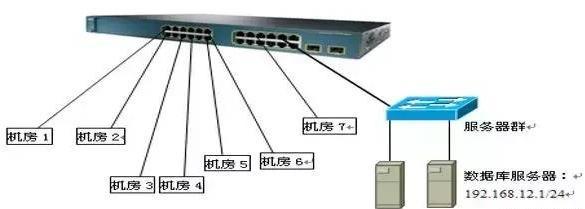

1. 网络拓扑规划：明确机房的网络结构，例如是简单的单交换机部署，还是涉及多个交换机的级联或堆叠。
2. VLAN规划：根据机房用途（如教学区、服务器区、管理区）划分虚拟局域网（VLAN），实现网络隔离与广播域控制，提升安全性和性能。例如，将教师机、学生机、服务器分别划入不同VLAN。
3. IP地址规划：为管理VLAN（通常为VLAN 1或其他指定VLAN）和各个业务VLAN分配合理的IP网段。同时规划好交换机的管理IP地址。
4. 设备信息收集：准备好交换机的型号、管理账号密码（默认常为admin/admin或空），以及连接所需的Console线或知晓其初始管理IP。

二、基础配置步骤（以命令行CLI为例）

通过Console线连接交换机后，便可开始基础配置。

1. 进入特权模式与全局配置模式：
`
Switch> enable
Switch# configure terminal
Switch(config)#
`

2. 配置主机名与管理IP：
为交换机设置一个易于识别的名称，并为其分配一个管理IP，以便远程登录。
`
Switch(config)# hostname JIFANG-SW1
JIFANG-SW1(config)# interface vlan 1 ! 进入管理VLAN接口
JIFANG-SW1(config-if)# ip address 192.168.1.10 255.255.255.0
JIFANG-SW1(config-if)# no shutdown ! 启用该接口
`

3. 创建与管理VLAN：
根据规划创建VLAN，并为其命名。
`
JIFANG-SW1(config)# vlan 10
JIFANG-SW1(config-vlan)# name Teacher
JIFANG-SW1(config)# vlan 20
JIFANG-SW1(config-vlan)# name Student
JIFANG-SW1(config)# vlan 30
JIFANG-SW1(config-vlan)# name Server
`

4. 配置接入端口：
将连接教师机、学生机的端口划入对应的VLAN。以将端口GigabitEthernet 0/1划入VLAN 10为例：
`
JIFANG-SW1(config)# interface gigabitEthernet 0/1
JIFANG-SW1(config-if)# switchport mode access ! 设置为接入模式
JIFANG-SW1(config-if)# switchport access vlan 10 ! 划入VLAN 10
JIFANG-SW1(config-if)# no shutdown
`
批量配置端口时，可使用interface range命令。

5. 配置Trunk端口：
如果机房中有多个交换机需要互联，或者交换机需要连接路由器（或三层交换机）来实现VLAN间路由，则互联端口需要配置为Trunk模式，允许多个VLAN的流量通过。
`
JIFANG-SW1(config)# interface gigabitEthernet 0/24
JIFANG-SW1(config-if)# switchport mode trunk
JIFANG-SW1(config-if)# switchport trunk allowed vlan all ! 允许所有VLAN通过，也可指定VLAN列表
JIFANG-SW1(config-if)# no shutdown
`

1. 配置安全与管理：

• 设置特权密码与远程登录密码：保障设备安全。

• 配置远程管理：如启用Telnet或更安全的SSH。

• （可选）配置端口安全：限制端口接入的MAC地址数量，防止非法设备接入。

7. 保存配置：
所有配置更改在重启后会丢失，必须保存到启动配置中。
`
JIFANG-SW1# write memory 或 copy running-config startup-config
`

三、进阶配置与注意事项

1. 生成树协议（STP）：在多交换机环境中，必须启用STP（如RSTP）以防止网络环路导致广播风暴。现代交换机通常默认启用。
2. DHCP中继：如果网络中有中心DHCP服务器为不同VLAN的主机分配IP，则需要在三层设备或交换机上配置DHCP中继（ip helper-address）。
3. 链路聚合：在多台交换机互联时，可以将多个物理端口绑定为一个逻辑端口，增加带宽并提供冗余。
4. 端口镜像：将特定端口的流量复制到监控端口，便于网络故障排查或行为审计。
5. 配置文件备份：定期将配置文件备份到TFTP服务器或本地电脑，以防设备故障。

四、调试与验证

配置完成后，使用以下命令进行验证：

• show vlan brief：查看VLAN划分及端口成员。
• show ip interface brief：查看接口IP状态。
• show interfaces status：查看端口状态。
• show running-config：查看当前运行配置。

###

学校机房交换机的配置，核心在于清晰的规划（VLAN、IP）和对端口模式（Access、Trunk）的准确应用。从基础的主机名、管理IP、VLAN配置入手，再根据实际需求叠加安全、管理、优化等高级功能，便能构建一个稳定、高效、易管理的机房网络环境。理解了这个框架和流程，面对任何型号的交换机，你都能抓住要领，从容配置，让机房网络成为教学与管理的得力助手，而非难题。
